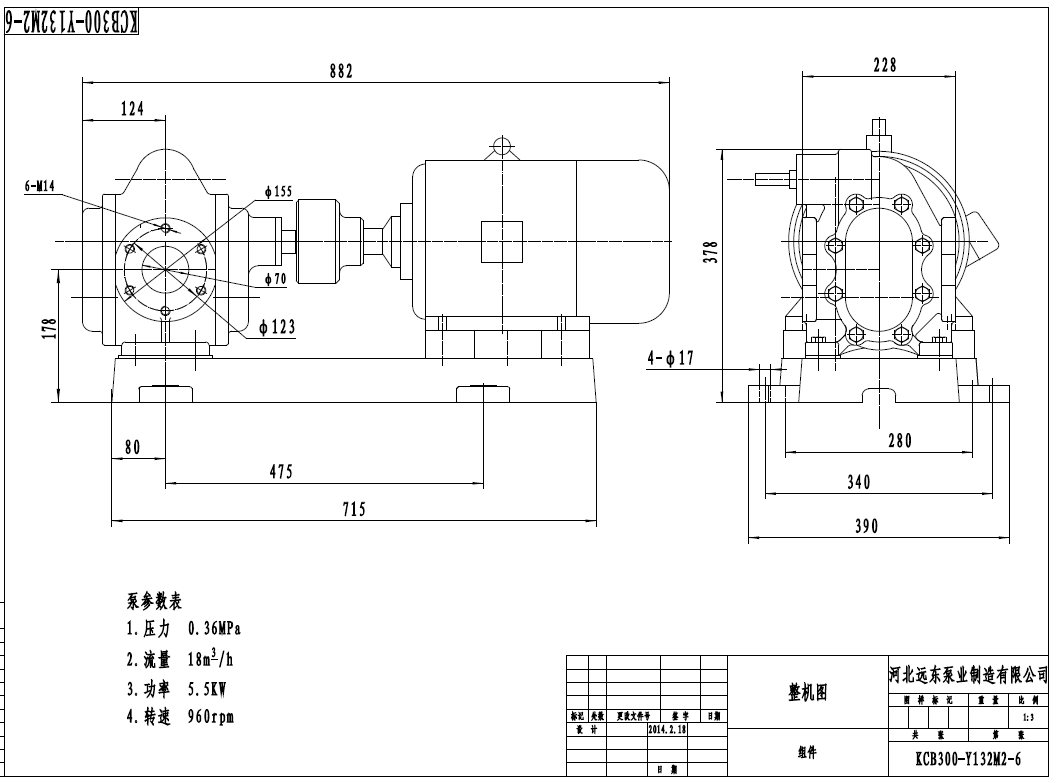

重污油輸送泵流量18m3/h,壓力0.36Mpa外形尺寸圖.

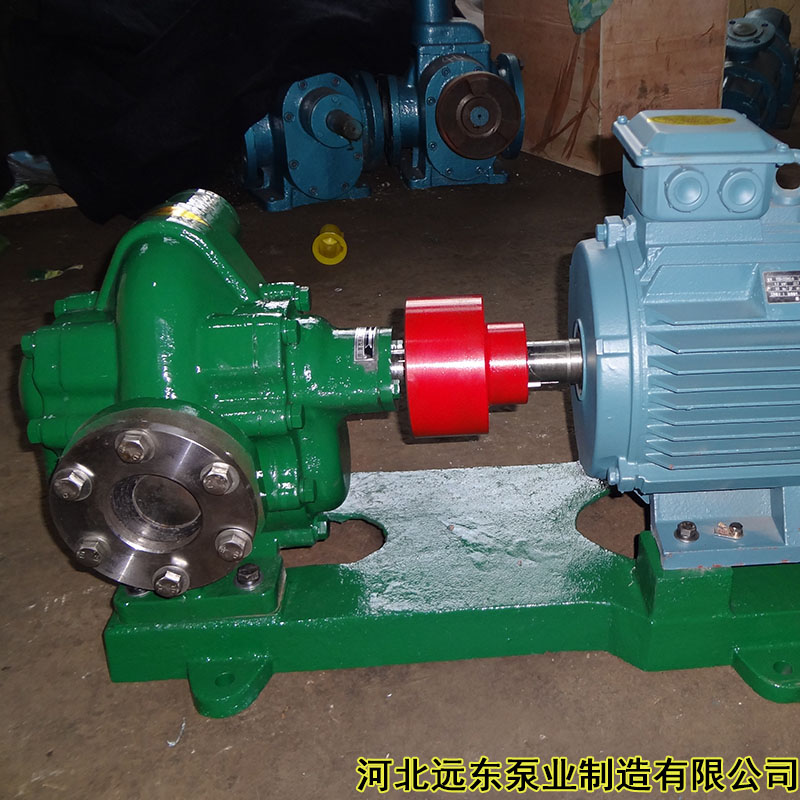

KCB齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。\
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。
泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。
●kcb齒輪泵的結構：
泵主要有泵體、齒輪、軸、軸承、安全閥、前蓋、后蓋、密封部件、聯軸器部件組成。設有安全閥的泵、當排油管路的液壓值超過泵的規定時，安全閥開啟，保證泵及原動機不致因壓力過高而受到損壞。軸端密封有三種形式：填料密封、機械密封、橡膠圈密封，用戶可根據具體的使用條件選擇合適的密封結構。泵有良好的自吸性，泵內運動部件利用輸送的液體實現潤滑，致工作時可以不加引液和潤滑劑。
●KCB齒輪泵安裝順序: KCB gear pump installation order:
1、在安裝過程中，為防止雜物落入機器內，機組的所有孔眼均應蓋好?！ ?/p>
2、在接好管路及確定電動機轉動方向后，再接上聯軸器，并再校核一遍軸的同心度。
3、校正泵軸和電機軸的同心度，在聯軸大路外圓上，允許偏差0.1毫米；兩聯軸器平面的間隙應保證2～4毫米，（小泵取小值）間隙要均勻，允差0.3毫米?！ ?/p>
4、將機組放在埋有地腳螺栓的基礎上，在底座與基礎之間，用成對的楔墊用校正用。
5、為防止管線中雜物進入泵內，對新安裝的管線，在泵膠應裝設過濾器，其有效截面應大于吸入管截面的2～3倍。
6、松開聯軸大，用水平儀分別放在泵軸和底座上，通過調整楔墊，校正機組水平，適當擰緊地腳螺栓，以防走動。
7、在機組實際試運行2～3小時后，作最后檢查，如無不良現象，則認為安裝合格。
