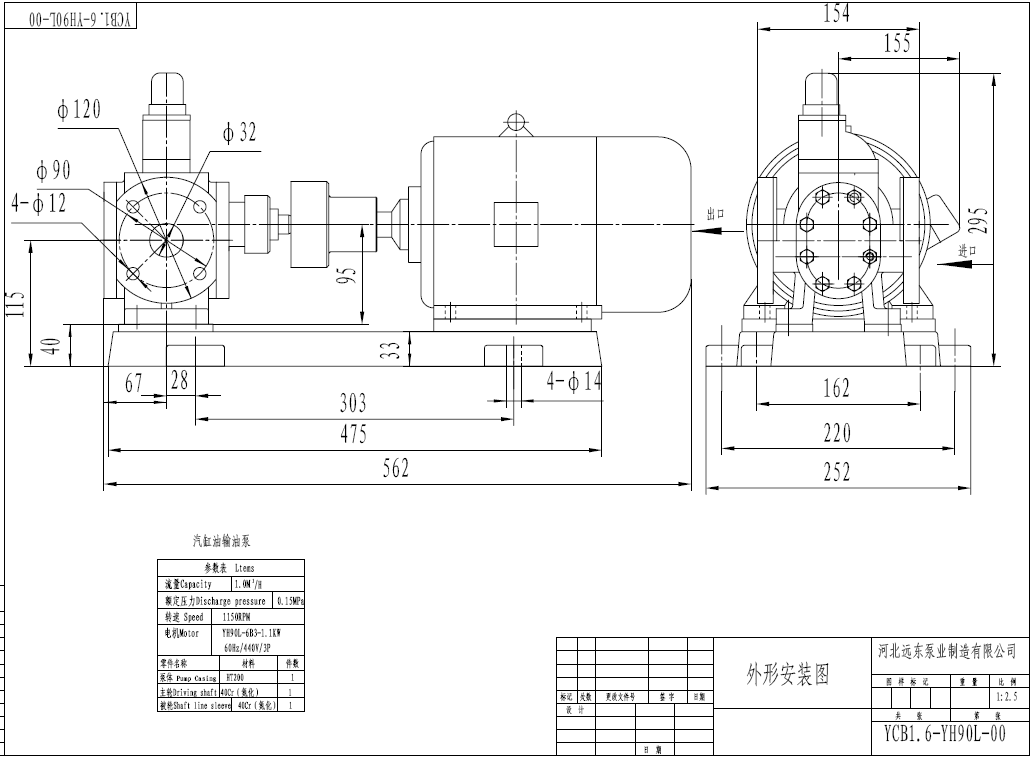

YCB1.6輸油齒輪泵配1.1kw-6船用電機做汽缸油輸送泵尺寸圖

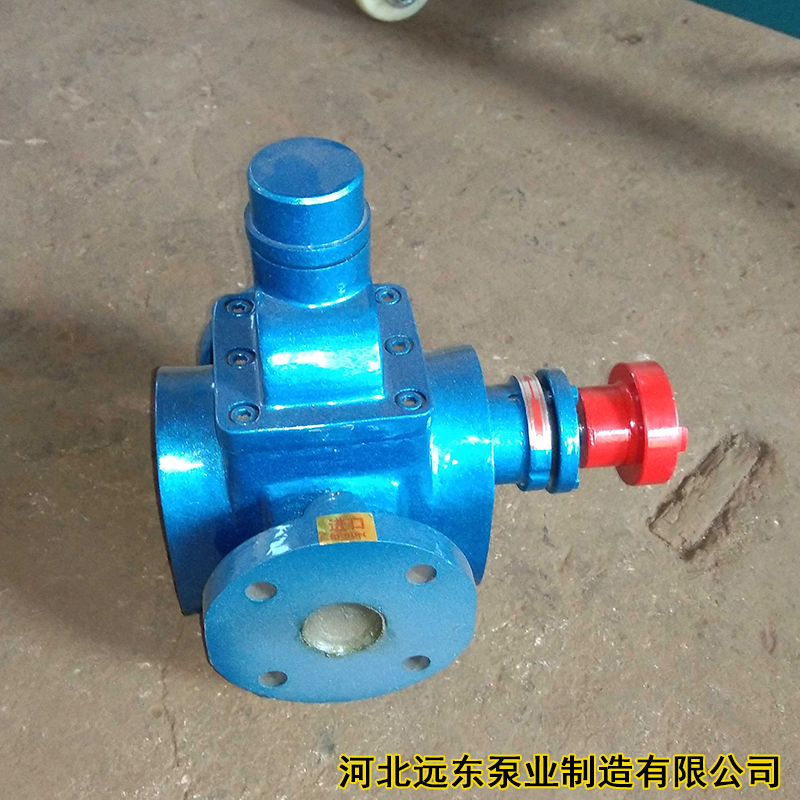

產品圖片:
YCB系列圓弧齒輪泵結構特點：
圓弧齒輪泵軸端密封設計為兩種形式，一種是機械密封，另一種是填料密封，可根據具體使用情況和用戶要求確定。如液體有腐蝕性，溫度在80℃-270℃以內時可特殊定貨。
YCB系列圓弧齒輪泵運行維護：
（1）啟動前檢查全部管路法蘭，接頭的密封性。
（2）盤動聯軸器，無摩擦及碰撞聲音。
（3）首次啟動應向泵內注入輸送液體。
（4）啟動前應全開吸入和排出管路中的閥門，嚴禁閉閥啟動。
（5）驗證電機轉動方向后，啟動電機。
YCB圓弧齒輪泵是容積泵的一種，由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。吸入腔與排出腔是靠?jī)蓚€(gè)齒輪的嚙合線來隔開的。
YCB齒輪泵與漸開線齒輪相比，最大突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平衡，無困液現象，噪聲低，壽命長，效率高。該泵擺脫了傳統設計的束縛，使圓弧齒輪泵在設計，生產和使用上進入了一個新的領域。
圓弧齒輪泵依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。
外嚙合雙齒輪泵的結構。一對相互嚙合的齒輪和泵缸把吸入腔和排出腔隔開。齒輪轉動時，吸入腔側輪齒相互脫開處的齒間容積逐漸增大，壓力降低，液體在壓差作用下進入齒間。隨著齒輪的轉動，一個個齒間的液體被帶至排出腔。這時排出腔側輪齒嚙合處的齒間容積逐漸縮小，而將液體排出。齒輪泵適用于輸送不含固體顆粒、無腐蝕性、粘度范圍較大的潤滑性液體。泵的流量可至300米3/時，壓力可達3×107帕。它通常用作液壓泵和輸送各類油品。齒輪泵結構簡單緊湊,制造容易,維護方便，有自吸能力，但流量、壓力脈動較大且噪聲大。齒輪泵必須配帶安全閥，以防止由于某種原因如排出管堵塞使泵的出口壓力超過容許值而損壞泵或原動機。
